工控人家園 綜合討論 西門子觸摸屏與三菱FX系列PLC RS422連接

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 0 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

樓主發表于: 2014-07-21 22:37

只看樓主 | 小中大

圖片：

西門子觸摸屏與三菱FX系列PLC RS422連接, 連接線按下圖制作可以嗎？

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 0 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

1樓發表于: 2014-07-22 04:26

只看該作者 | 小中大

圖片：

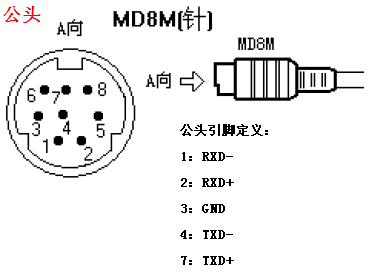

三菱FX系列PLC數據線公頭引腳標號及功能定義：

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

精華主題: 0
發帖數量: 0 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2014-07-27 21:27

只看該作者 | 小中大

按照以上的接線圖做出來的線，在連接西門子觸摸屏和三菱FX系列PLC的時候，一開始能通訊的上，后來就通訊不上了，這是什么情況？
